Battery Data Logger-BDL01 (0-35Vdc)BDL01

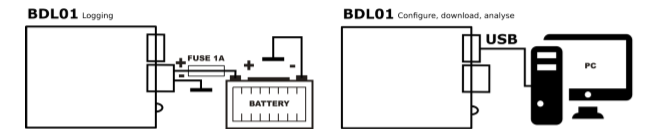

De BDL01 is een logger bedoeld voor het opslaan van de spanning en temperatuur van een accu met instelbare meetintervallen. De BDL werkt in combinatie met de BDL Smart View software. Met deze software kan de BDL zowel ingesteld als uitgelezen worden. Ook kan de uitgelezen data geanalyseerd worden. De BDL kan afhankelijk van de ingestelde meetintervallen meerdere jaren loggen.
Het is een zeer compacte accu logger met analyse software. In principe ontwikkeld voor het geven van garantie op bijvoorbeeld een (Lithium) accu, of voor klanten die constant accu’s claimen voor garantie. Er zijn natuurlijk veel meer situaties denkbaar waarin je je accuspanning wilt loggen.
Vanuit de “datalogger” zijn de meetintervallen ingesteld op 1 minuut voor de spanning en 5 minuten voor de temperatuur. Er kan dan 13+ jaar gelogd worden! De meetintervallen zijn via de software aan te passen.
- Voltage & Temperatuur
- Geschikt voor accu’s tot 24Volt (binnenkort komt er een 48Volt uitvoering)
Menu:
De gebruiker kan vanuit het menu paneel verbinding maken met de BDL, Instellen, data ophalen, opslaan en analyseren. De gebruiker kan opgeslagen data openen om een (nieuwe) analyse te kunnen maken.
Grafiek navigatie:
In het grafiek navigatie paneel is het mogelijk om per tijdeenheid door de grafiek te navigeren.
Informatieveld:
Het informatieveld geeft de gebruiker feedback op acties van de gebruiker of wanneer een bepaalde handeling is afgerond
Tijdseenheid:
Het Tijdeenheid paneel maakt het mogelijk voor de gebruiker om de tijdas van de grafiek van eenheid te wisselen.
Filterinstellingen:
Het filter instellingen paneel is bedoeld om op eenvoudige wijze de gelogde gegevens te filteren.
Calamiteitenoverzicht:
Alle opgespoorde calamiteiten komen hier in te staan.
Grafiek:
De resultaten worden in een grafiek weergegeven
De calamiteiten en de grafiek kunnen daarna uitgeprint worden !
